بازسازی نازل رینگ توربوشارژر میتسوبیشی
شرح پروژه:

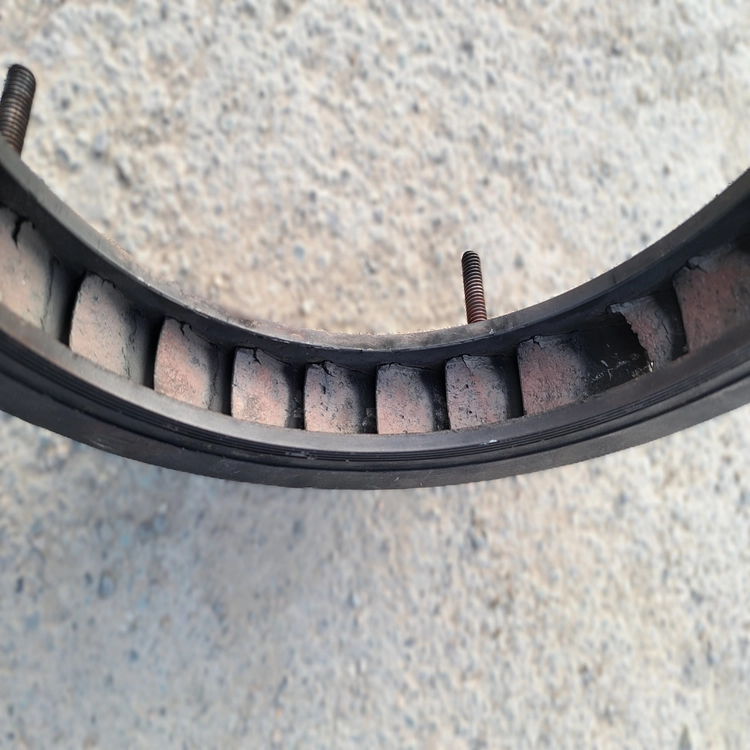

در این پروژه، شرکت توربیران عملیات بازسازی کامل نازل رینگ توربوشارژر میتسوبیشی را به انجام رساند. این قطعه در اثر کارکرد طولانی‌مدت در دماهای بالا و تماس مستقیم با گازهای داغ و خورنده، دچار آسیب شدید پره‌ها شامل خوردگی، سایش و ترک‌های حرارتی شده بود.
مراحل پروژه به صورت زیر انجام شد:

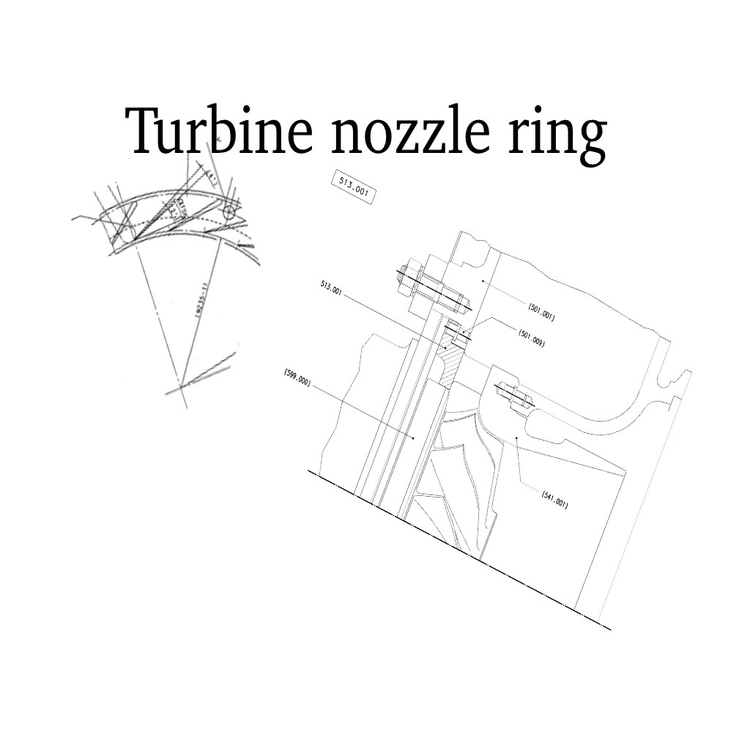

- اسکن سه‌بعدی و طراحی: ابتدا مجموعه نازل رینگ با استفاده از فناوری اسکن سه‌بعدی دیجیتالی شد. داده‌های به‌دست‌آمده مبنای طراحی دقیق پره‌های جدید و بررسی انطباق هندسی با رینگ اصلی قرار گرفت.

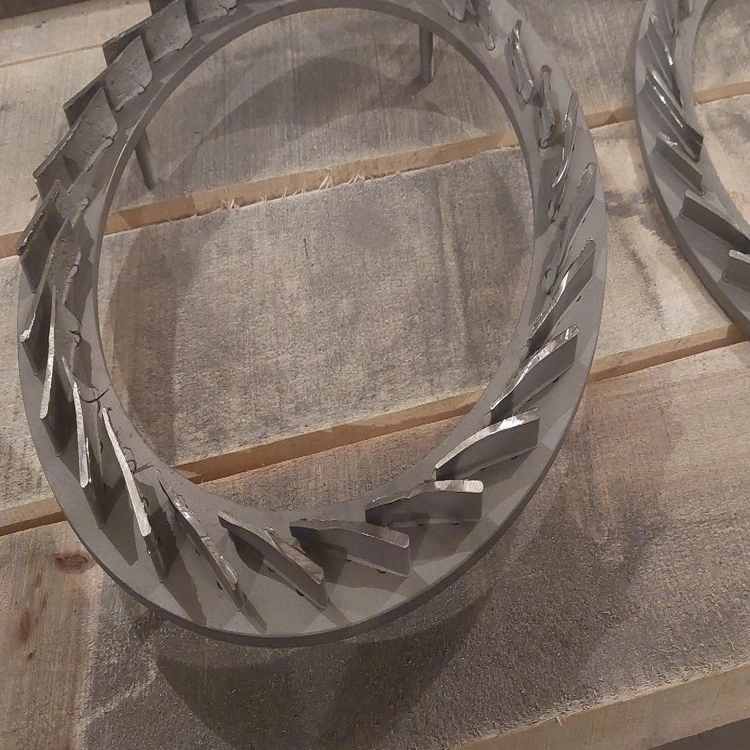

- خارج‌سازی پره‌های آسیب‌دیده: کلیه پره‌های معیوب به‌صورت کنترل‌شده از رینگ جداسازی شدند بدون آن‌که آسیبی به بدنه اصلی وارد گردد.
- انتخاب متریال مناسب‌تر: بر اساس شرایط کاری و داده‌های طراحی، متریالی با مقاومت بالاتر در برابر حرارت و خوردگی نسبت به نمونه اولیه انتخاب شد تا عمر کاری و پایداری عملکرد بهبود یابد.
- ساخت پره‌های جدید: پره‌ها مطابق مدل سه‌بعدی و نقشه‌های طراحی‌شده با ماشینکاری دقیق و فرآیندهای ساخت تخصصی تولید شدند.

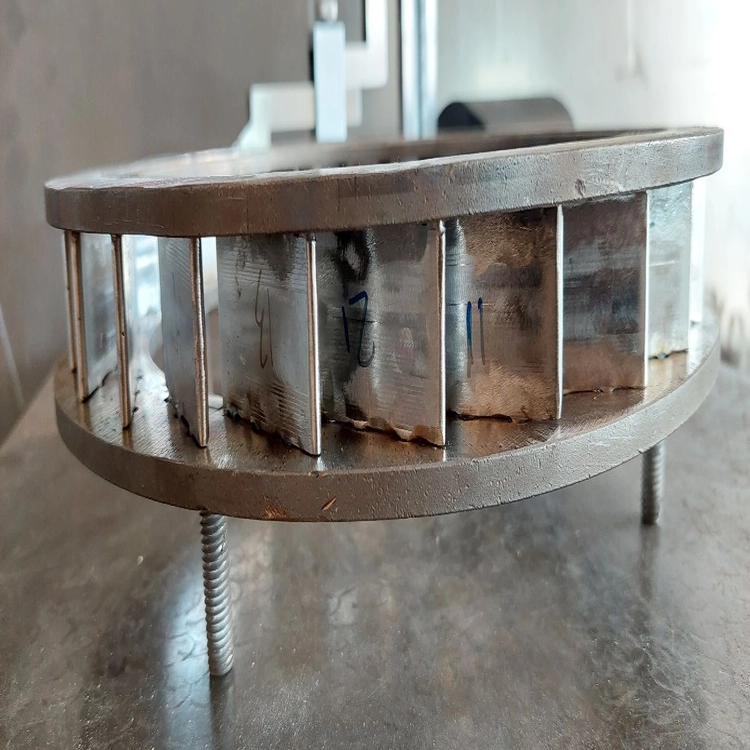

- مونتاژ و تثبیت پره‌ها: پره‌های جدید با دقت بالا در موقعیت اصلی نصب و عملیات اتصال مطابق استانداردهای طراحی اجرا شد.

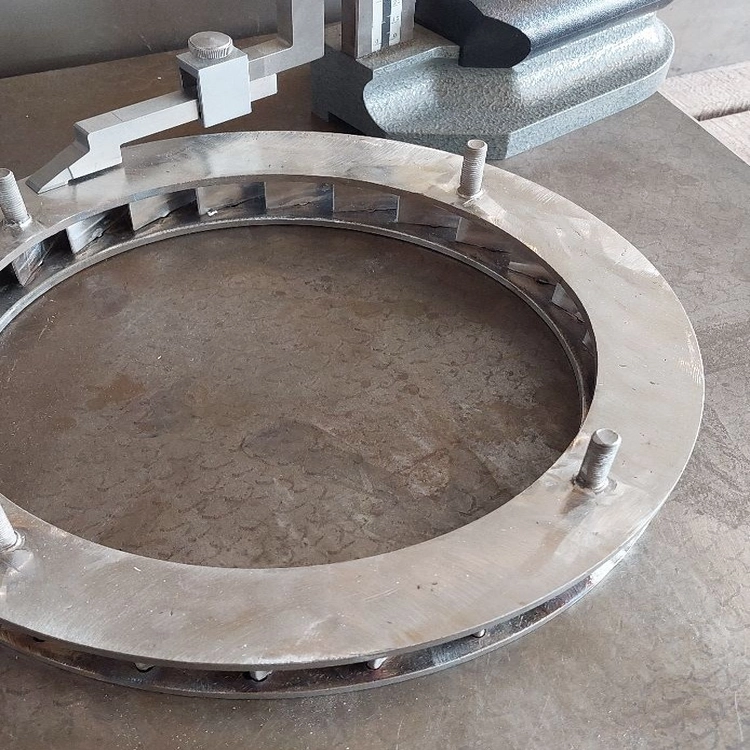

- کنترل کیفیت: مجموعه نهایی تحت بازرسی چشمی، ابعادی و انطباق هندسی قرار گرفت تا صحت فرآیند بازسازی تأیید گردد.
دستاوردهای پروژه:
- استفاده از اسکن سه‌بعدی و طراحی مهندسی برای بازتولید دقیق پره‌ها
- جایگزینی پره‌های آسیب‌دیده با پره‌های جدید و مقاوم‌تر
- بازگرداندن مجموعه نازل رینگ به شرایط بهره‌برداری با عمر کاری بهبود یافته
جمع‌بندی:
اجرای این پروژه بیانگر توانمندی شرکت توربیران در استفاده همزمان از فناوری‌های نوین طراحی (اسکن سه‌بعدی و مدل‌سازی دقیق) و روش‌های عملی بازسازی قطعات حساس است. نتیجه این رویکرد، علاوه بر احیای عملکرد اولیه، ارتقاء کیفی قطعه و افزایش طول عمر کاری آن در شرایط عملیاتی سخت می‌باشد.
